Tecnologie
I macchinari utilizzati

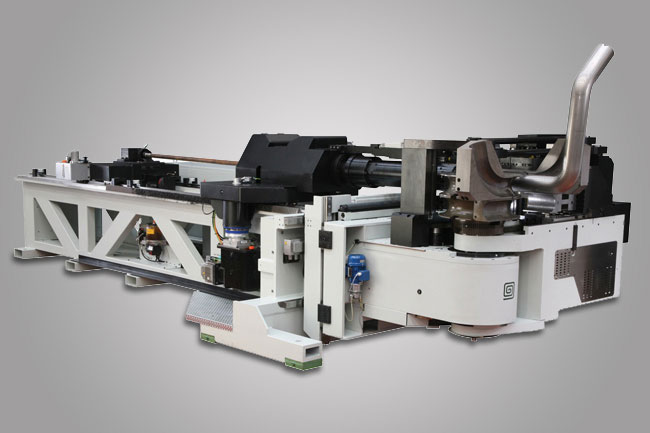

Elect XL

Macchina curvatubi completamente elettrica (12 assi) con programmazione Grafica Visuale in 3D (VGP3D), per tubi con diametro fino a 150 mm.

Particolarità:

  • multiraggio (fino ad 8 piste)
  • tutte le regolazioni della macchina sono programmabili da CNC (pinza, bloccaggio, slitta mobile, anima, raggi medi)
  • curvatura a raggio fisso o variabile con spinta fino a 60.000 N
  • ripetibilità e precisione costante nel tempo
  • utilizzo completo delle attrezzature esistenti
  • economicità di esercizio con risparmio energetico fino al 80% rispetto a soluzioni elettro-idrauliche
  • Incremento della produttività fino al 200% grazie alla ciclica evoluta generata dal VGP3D.
  • simulazione automatica della fattibilità del pezzo (con segnalazione di eventuali collisioni del tubo con la macchina o eventuali ingombri esterni)
  • rilevazione della posizione dei singoli assi mediante encoder assoluti: eliminazione della sensoristica accessoria per un miglioramento di prestazioni, affidabilità e manutenzione

La programmazione avviene con il software di programmazione grafica tridimensionale BLM VGP3D che consente:

  • simulazione automatica della fattibilità del pezzo e il relativo ciclo ottimale (in termini di tempi e costi)
  • analisi della fattibilità del pezzo sul monitor con la segnalazione di eventuali collisioni della macchina e del tubo
  • creazione ed esecuzione immediata del programma macchina con l'inserimento dei soli dati geometrici del tubo

Particolarmente idonea per pezzi complessi e senza parti diritte tra le curve, la curvatubi ELECT XL viene normalmente utilizzata nel settore movimentazione terra, veicoli industriali, ferroviario, navale, automotive, motociclo e impiantistica.

Il centro di curvatura ELECT XL è disponibile in diverse versioni, con capacità massima di curvatura tubo tondo da 102x2mm fino a 150x2mm.
