Tecnologie
I macchinari utilizzati

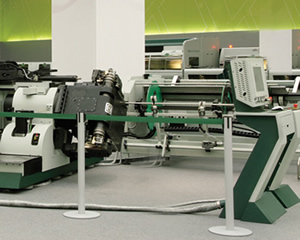

E-turn

Curvatubi destra e sinistra in processo completamente elettrica, con Programmazione Grafica Visuale in 3D (VGP3D).

Particolarità:

  • Macchina completamente elettrica con assenza totale di regolazioni meccaniche
  • Senso di curvatura destro e sinistro in processo, con raggio fisso e variabile
  • Tempi di programmazione e set-up minimi
  • Ripetibilità costante nel tempo, grazie all'altissima precisione dei movimenti eseguiti con assi elettrici
  • Elevata produttività (anche il 20% in più rispetto alle macchine elettro-idrauliche)
  • Ampissima flessibilità, grazie al minimo ingombro della testa e del posizionamento libero del raggio variabile e della curvatura
  • Produzione di forme geometriche particolarmente complesse
  • Recupero completo delle attrezzature esistenti
  • Carico e scarico integrati nella macchina

La programmazione avviene con il software di programmazione grafica tridimensionale BLM VGP3D che consente:

  • simulazione automatica della fattibilità del pezzo e il relativo ciclo ottimale (in termini di tempi e costi)
  • analisi della fattibilità del pezzo sul monitor con la segnalazione di eventuali collisioni della macchina e del tubo
  • creazione ed esecuzione immediata del programma macchina con l'inserimento dei soli dati geometrici del tubo

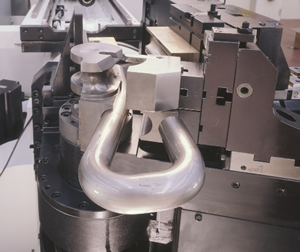

Fattibilità di forme e pezzi complessi.
Il governo elettrico di tutti gli assi consente la produzione di raggi stretti e forme complesse con garanzia di perfetta ripetibilità. Si registrano quindi dati di questo genere:

  • raggi medi di curvatura Ø 1D.
  • ovalizzazione < 1%;
  • riduzione spessore < 20%;
  • assenza segni di bloccaggio.
